一、产品介绍

RJ-UHPSC超高性能喷射混凝土是人健宝固技术中心与中南大学、长沙理工大学、湖南交通职业技术学院、湖南腾达岩土工程技术有限公司等单位合作，研发出的一种可喷射施工的超高性能喷射混凝土新材料。该材料主要应用于高速公路、高铁、桥梁、隧道、机场、军港、港口码头、大坝、城市地下结构、排污排水管网等非开挖施工、修复、加固、防水、防腐等使用。特别是在工程工期紧、材料要求高、工作面复杂、施工条件困难的情况下，采用UHPSC超高性能喷射混凝土施工可取得良好的效果，解决了多年来超高性能混凝土不能喷射施工的技术难题。研发成果达到了国际先进水平。

该喷射混凝土主要技术参数：28天抗压强度≧150MPa、抗折强度≧18MPa 粘结强度≧2MPa、抗渗P14。硬化后具有防水、防腐、耐磨、减阻、高强、耐久、环保等优异性能，拥有成套材料制备、喷射设备、施工工艺等多项专利技术，具有完全自主知识产权。

二、RJ-UHPSC系列特性及技术参数

◎RJ-UHPSC超高性能喷射混凝土喷射触变性强，喷射施工性能好，与基层粘接强；

◎穹顶喷射厚度可≥100mm，回弹率≤5％，喷射后有一定的可修饰操作时间；

◎高早强，24h抗压强度达到60MPa，28d≥150MPa，抗折强度≥18MPa；

◎粘结力良好，粘结强度28d≥2MPa；

◎与钢构件握裹力大，与老混凝土粘结牢固。适应性广，无毒无害，环保型产品；

◎耐久性好,防水、防腐、抗渗、增水、减阻。对钢构件无锈蚀，耐久坚固；

◎抗冲击性能好，可用于国防工程的防护结构，也可用于需要高承载力的特殊结构。

项  目		性能指标
		100	120	150
凝结时间 （min）	初凝	≥45	≥45	≥45
	终凝	≤600	≤600	≤600
抗压强度 （MPa）	24h	≥40	≥50	≥60
	3d	≥60	≥70	≥90
	28d	≥100	≥120	≥150
抗折强度 （MPa）	28d	≥12	≥15	≥18
粘结强度 （MPa）	28d	≥2	≥2	≥2
抗渗性	28d	P10	P12	P14

产品生产依据〈超高性能喷射混凝土应用技术规程〉DB43/T2951-2024标准

三、应用范围

◎用于减小结构构件尺寸，增大使用面积和空间。建造跨度更长、净空更大的桥梁；

◎用于海洋石油平台钢结构的外保护层，可大幅提高水位变动区构件的使用寿命；

◎用于军事与安保领域，制造抗爆炸、抗冲击装置；

◎建筑物、桥梁、隧道、码头的结构维修、加固等；

◎各种建筑物外挂板、装饰，桥梁或公共建筑的外挂异型板的加工与制造。

四、使用方法

◎表面处理：清扫基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。施工前基层表面喷涂界面剂；

◎施工方式：根据施工的实际情况，喷射混凝土（UHPSC）具有良好的触变性能，可人工涂抹或喷射施工，也可采用智能机械臂喷射施工；

◎浆料制备：在干净的容器中按料水比为100:8～12加入清水，慢慢加入喷射混凝土（UHPSC）预混料，用强制搅拌机搅拌，直至搅拌均匀。切忌过于稀释，影响施工性。一次不要备料过多，以在45分钟内能用完为准；

◎施工：连接好喷枪的喷射输送软管，调整喷射机、空压机压力，启动喷射机，调整气压，浆料从喷枪口喷出，以浆料成雾状喷出为佳。喷射浆料成型后，不平处可人工修饰平整；

◎养护：初凝后，覆盖膜养护或喷水保湿养护，但喷水不宜过多，防止表面起灰。也可采用喷洒专用养护剂或覆盖膜养护；

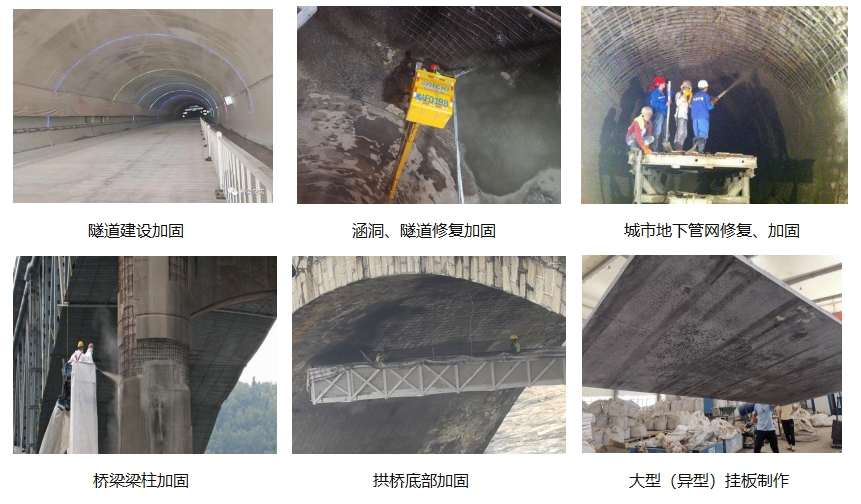

五、典型应用

◎正常贮存条件下贮存期为90天，如超过90天须经试验验证后方可使用。
