一、产品介绍

一种由多种功能助剂改性的水泥基快速修补材料。在生产和使用过程中均无毒、无污染，属绿色环保型产品；具有与基层粘结性好、快凝快干、流动性好、无收缩、高早强、抗裂性能好等特点，且后期强度仍有增长，经修补后可有效延长混凝土结构的使用寿命。

二、主要特性

◎单组份，只需加水拌合即可对混凝土结构破损部位进行快速修补；

◎快干，一般在50～60分钟即可固结，2～4小时即可投入使用；

◎流动性好，用于混凝土结构表面时可自流平，无需振捣；

◎粘结力良好，4h粘结强度大于1.65MPa，24h大于2.5MPa；

◎高早强，4h抗折强度达到6.5MPa，抗压强度达到30MPa；24h抗折强度大于10MPa，抗压强度大于50MPa；

◎极低的干缩率，有添加高强增韧组分，因此抗开裂性能良好；

◎无毒无害，环保型产品。

三、技术参数

项目		指标
流动度（mm）≥	初始值	200
沁水率		0
凝结时间（min)	初凝（min）≥	5
	终凝（min）≤	55
抗压强度（MPa）≥	4h	30.0
	2d	40.0
	28d	50.0
抗折强度（MPa）≥	4h	4.00
	2d	6.00
	28d	8.00
粘结强度（MPa）≥	2d	1.20
	28d	1.80

四、应用范围

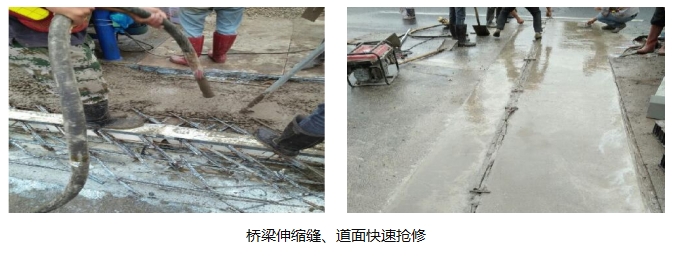

用于各种公路、隧道、桥梁、道路、战时机场跑道的快速修复和加固，能快速恢复受损结构的强度和完整性。

五、注意事项

◎拌制好的修补砂浆初凝后，不可再次使用；

◎施工后的机具应及时用水清洗干净，以备下次使用；

◎不要在温度低于5℃时使用；不要在未稳定的裂缝及有明水处使用；

◎特殊工程要求（强度、负温、凝结时间或粘结力等）请与我公司技术人员联系。

六、使用方法及应用

◎表面处理：剔除待修补部位的混凝土面层或其他材质面层，剔除深度以见到混凝土新茬为准（如遇钢筋，要剔至钢筋后10mm，并在暴露的钢筋上刷涂水泥基钢筋阻锈剂，在钢筋阻锈剂表干后，即可进行修补施工）。清除基底所有杂物、灰尘、油污、泛碱、油漆、浮浆等，并固定松动钢筋，确保基层清洁、稳固。剔除部位边界为直角，应尽量为方形，以免影响操作过程及完工后美观度。施工前应在剔除部位表面喷水，水量以完全润湿基底，使基底达到饱和面干状态为准。如需要提高界面粘结性，可使用混凝土界面剂。

◎混料：在干净的容器中加入料水比为100：13～15清水，然后慢慢加入至一袋快速修补砂浆，用电动工具快速搅拌约3分钟，直至获得均匀、良好的混合物。以粉料全部润湿分散均匀为准。切记过分稀释，影响施工性。一次不要备料过多，以在30分钟内能用完为准。空洞修补可按1:1.5～2.5的质量份数加入级配碎石。

◎施工：将拌和好的修补料用刮板、小铲或抹子等施工工具填补至修补区域，用抹子从修补区的中心开始向边缘进行修补，使之与原结构表面一致。随着修补砂浆的硬化，用抹子在修补砂浆抹层上挂抹平整。

◎养护：正常情况下，材料硬化后要保证修补层表面湿润养护1天。在炎热（气候高于30℃）、干燥、多风的气候条件下，要及时浇水养护或用潮湿的麻袋片覆盖，麻袋片上再覆盖厚的聚乙烯塑料薄膜。
